干燥設備系列

< >

XSG系列旋轉閃蒸干燥機

關鍵詞：XSG旋轉閃蒸干燥機,旋轉閃蒸干燥機,閃蒸干燥機,閃蒸干燥

所屬分類：干燥設備系列

產品概述：XSG系列旋轉閃蒸干燥機是由熱空氣切線進入干燥器底部

，在攪拌器帶動下形成強有力的旋轉風場

。濾餅類物料、膏狀物料由螺旋加料器定量加入干燥器內，在高速旋轉攪拌槳的強烈作用下，物料受撞擊

、磨擦及剪切力的作用從而被分散，塊狀物料迅速粉碎

，與熱空氣充分接觸

、受熱、干燥

。…

在線訂購

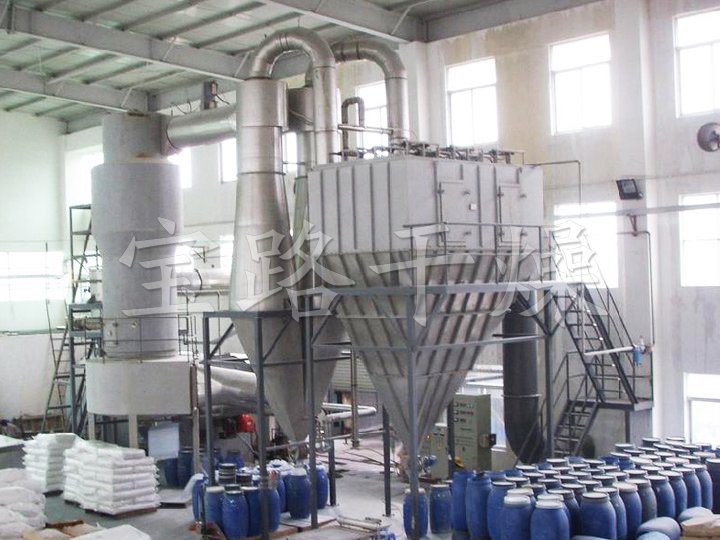

產品詳情圖片集錦

一

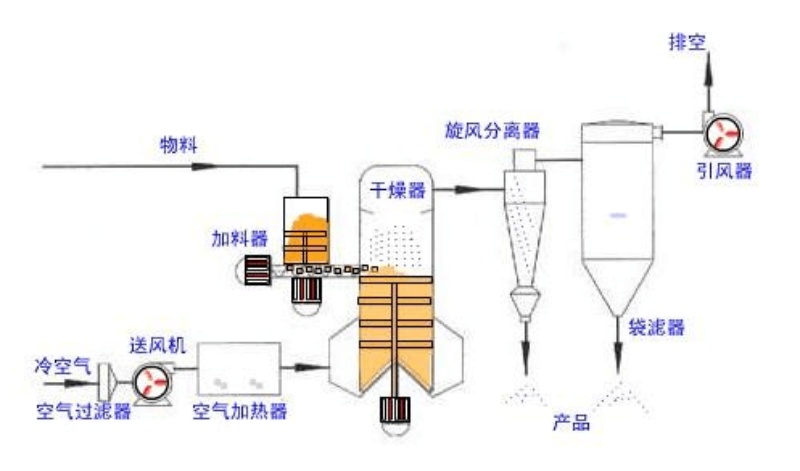

、工作原理
熱空氣切線進入干燥器底部

，在攪拌器帶動下形成強有力的旋轉風場。濾餅類物料

、膏糊狀物料由螺旋加料器定量加入干燥器內

，在高速旋轉攪拌槳的強烈作用下，物料受撞擊

、磨擦及剪切力的作用從而被分散

，塊狀物料迅速粉碎，與熱空氣充分接觸

、受熱

、干燥。脫水后的干物料隨熱氣流上升

，上部分級環將大顆粒截留

，小顆粒從環中心排出干燥器外，由旋風分離器和除塵器回收

，未干透的大塊物料受離心力作用甩向器壁

，重新落到底部被粉碎干燥。

二

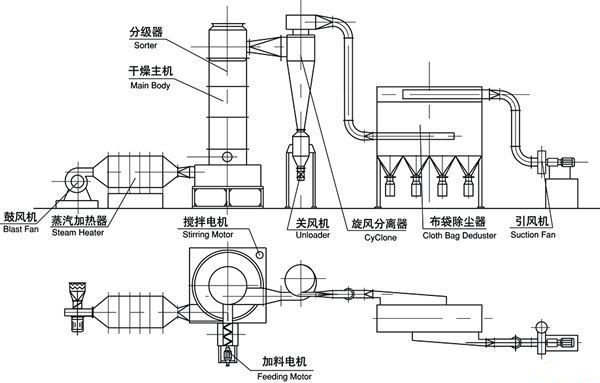

、結構示意圖

三

、性能特點
◎ 旋流、流化

、噴動及粉碎分級技術的有機結合

。
◎ 設備緊湊，體積小

，生產效率高

，連續生產，實現了"小設備

，大生產"

。
◎ 干燥強度大，能耗低，熱效率高

。
◎ 物料停留時間短

，成品質量好，可用于熱敏性物料干燥

。
◎ 負壓或微負壓操作

，密閉性好，效率高

，消除環境污染

。
四、適應物料
有機物：阿特拉津(農藥殺蟲劑)

、月桂酸隔

、苯甲酸、安息香酸

、殺蟲單

、草酸鈉、醋酸纖維素

、有機顏料等

。
染料：蒽醌、黑色氧化鐵

、靛藍顏料

、丁酸、氫氧化鈦

、硫化鋅

、各種偶氮染料中間體。
無機物：硼砂

、碳酸鈣

、氫氧化物、硫酸銅

、氧化鐵

、碳酸鋇、三氧化銻

、各種金屬氫氧化物

、各種重金屬鹽、合成冰晶石等

。
食品：大豆蛋白

、膠凝淀粉、酒槽

、小麥糖

、小麥淀粉等

。
五、技術規格

型號	XSG-2	XSG-4	XSG-6	XSG-8	XSG-10	XSG-12	XSG-16	XSG-20
主機內徑mm	200	400	600	800	1000	1200	1600	2000
風量M³/h	350-500	1150-2000	2450-4500	4450-7550	7000-12500	10000-20000	18000-36000	28200-56500
蒸發水份kg/h	12-17	40-70	80-150	150-250	230-450	300-600	600-1000	1000-1500
總裝機容量kw	10	20	40	65	85	105	150	230
總高度m	4.0	4.8	5.8	6.5	7.1	7.8	8.8	10.1
占地面積m²	15	20	28	35	40	52	80	150

注：1.水分蒸發量是指進風溫度為180℃

，出風溫度為80℃ 時每小時蒸發的水份量

。
2.除以上型號外可為用戶作特殊設計。
3.以上裝機容量為標準配套

，根據物料不同功率配套可有所不同

。
六、典型物料的干燥參考數據（以XSG-6型閃蒸為例）

物料名稱	硬脂酸	氫氧化鋁	碳酸鋅	殺蟲單	TMTD	DSD酸	氧化鐵紅	二氧化銻	氯化亞銅	白炭黑
進風溫度^oC	150	180	150	120	140	150	200	180	200	280
濕料含濕量%	80	55	80	30	65	60	60	45	30	85
干料含濕量%	0.5	1.5	1.0	1.0	0.5	0.5	0.5	1.0	3.0	5.0
干料產量kg/h	140-160	250-280	130-170	80-110	80-120	80-120	300-350	280-320	290-310	250-300

物料名稱	促進劑	油溶墨	代森錳鋅	酞青蘭	檸檬酸鈣	超細碳酸鈣	泥漿處理劑	二氯異氰尿酸鈉	三氯異氰尿酸鈉
進風溫度^oC	150	150	120	150	140	160	200	180	150
濕料含濕量%	60	45	30	55	40	70	75	25	30
干料含濕量%	0.5	2.0	1.0	1.0	1.0	1.5	5.0	0.2-2	1.0
干料產量kg/h	80-110	350-380	120-150	160-180	300-350	230-300	290-310	80-120	90-150
