一、工作原理
二維混料機主要由轉筒、擺動架、機架三大部分構成
。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位
，在四個支撐滾輪中
，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動，擺動架由一組曲柄擺桿機構來驅動
，曲柄擺桿機構在機架上
，擺動架由軸承組件支撐在機架上。
二、性能特點
EYH二維運動混料機的轉筒可同時進行二個運動，一個為轉筒的轉動，另一個為轉筒隨擺動架的擺動
。被混合物料在轉筒內隨轉筒轉動
、翻轉、混合的同時
，又隨轉筒的擺動而發生左右來回的摻混運動
，在這兩個運動的共同作用下
，物料在短時間內得到充分的混合。EYH二維混料機適合所有粉
、粒狀物料的混合
。

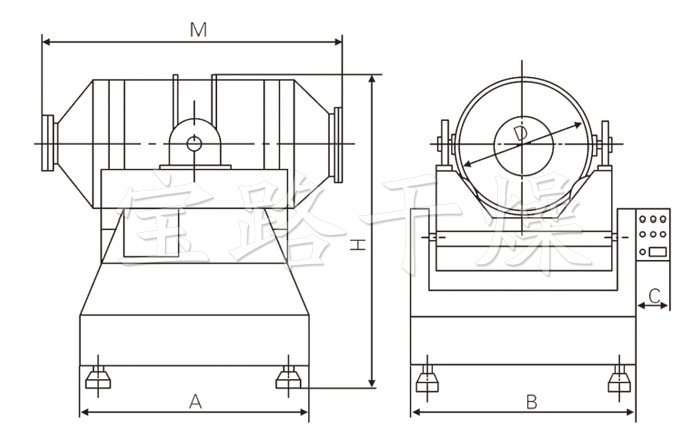

三、結構示意圖
四、技術規格
|
規格型號
|
容積（L）
|
裝料系數
|
裝料重量
（kg）
|
外型尺寸
|
功率
|
|
A
|
B
|
C
|
D
|
M
|
H
|
轉動
|
擺動
|
|
EYH100
|
100
|
0.5
|
40
|
860
|
900
|
200
|
400
|
1000
|
1500
|
1.1
|
0.75
|
|
EYH300
|
300
|
0.5
|
75
|
1000
|
1100
|
200
|
580
|
1400
|
1650
|
1.1
|
0.75
|
|
EYH600
|
600
|
0.5
|
150
|
1300
|
1250
|
240
|
720
|
1800
|
1850
|
1.5
|
1.1
|
|
EYH800
|
800
|
0.5
|
200
|
1400
|
1350
|
240
|
810
|
1970
|
2100
|
1.5
|
1.1
|
|
EYH1000
|
1000
|
0.5
|
350
|
1500
|
1390
|
240
|
850
|
2040
|
2180
|
2.2
|
1.5
|
|
EYH1500
|
1500
|
0.5
|
550
|
1800
|
1550
|
240
|
980
|
2340
|
2280
|
3
|
1.5
|
|
EYH2000
|
2000
|
0.5
|
750
|
2000
|
1670
|
240
|
1100
|
2540
|
2440
|
3
|
2.2
|
|
EYH2500
|
2500
|
0.5
|
950
|
2200
|
1850
|
240
|
1160
|
2760
|
2600
|
4
|
2.2
|
|
EYH3000
|
3000
|
0.5
|
1100
|
2400
|
1910
|
280
|
1220
|
2960
|
2640
|
5
|
4
|
|
EYH5000
|
5000
|
0.5
|
1800
|
2700
|
2290
|
300
|
1440
|
3530
|
3000
|
7.5
|
5.5
|
|
EYH10000
|
10000
|
0.5
|
3000
|
3200
|
2700
|
360
|
1800
|
4240
|
4000
|
15
|
11
|
|
EYH12000
|
12000
|
0.5
|
4000
|
3400
|
2800
|
360
|
1910
|
4860
|
4200
|
15
|
11
|
|
EYH15000
|
15000
|
0.5
|
5000
|
3500
|
3000
|
360
|
2100
|
5000
|
4400
|
18.5
|
15
|
注：物料堆積比重按0.6g/cm3為計，如超出，訂貨時請標明。
