干燥設備系列

< >

HG系列（單鼓·雙鼓）轉鼓滾筒刮板干燥機

關鍵詞：轉鼓干燥機,滾筒刮板干燥機

所屬分類：干燥設備系列

產品概述：滾筒刮板干燥機是一種內加熱傳導型轉動連續干燥設備

。旋轉的滾筒通過其下部料槽

，粘附著一定厚度的料膜

，熱量通過管道輸送至滾筒內壁

，傳導到滾筒外壁

，再傳導給料膜

，使料膜中的水分得到蒸發

、脫濕，使含濕分的物料得到干燥

。干燥好的物料被裝置在滾筒表面的刮刀鏟離滾筒

，到…

在線訂購

產品詳情圖片集錦

一

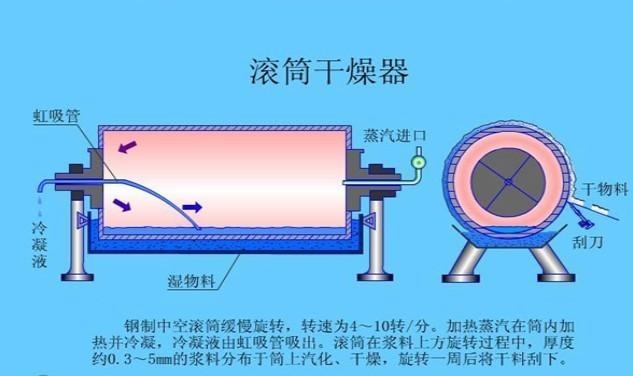

、工作原理
滾筒刮板干燥機是一種內加熱傳導型轉動連續干燥設備。旋轉的滾筒通過其下部料槽

，粘附著一定厚度的料膜，熱量通過管道輸送至滾筒內壁

，傳導到滾筒外壁

，再傳導給料膜

，使料膜中的水分得到蒸發

，使含濕分的物料得到干燥。干燥好的物料被裝置在滾筒表面的刮刀鏟離滾筒

，掉落于刮刀下方的螺旋輸送器

，通過螺旋輸送器將干物料集中

、包裝

。

二
、性能特點
◎ 熱效率高。因滾筒干燥機傳熱機理屬熱傳導

，傳熱方向在整個操作周期中保持一致，除去散熱和熱輻射損失外

，其余熱量全部都用于滾筒表面料膜濕分的蒸發上

，熱效率可達70%-80%。
◎ 操作彈性大

，適用性廣

?div id="4qifd00" class="flower right">

？烧{(diào)整滾筒干燥機的諸多干燥因素

。如進料的濃度、料膜的厚度

、加熱介質的溫度、滾筒的轉動速度等

，都可以改變滾筒干燥機的干燥效率

，且諸多因素互無牽連

。這給滾筒干燥操作帶來很大的方便

，使之能適應多種物料的干燥和不同產量的要求。
◎ 干燥時間短

。物料的干燥周期一般只有10-300秒

，適用于熱敏性物料。若將滾筒干燥機設置在真空環境中

，則可在減壓條件下運行。
◎ 干燥速率大

。由于物料涂抹于筒壁的料膜很薄

，一般在0.3-1.5mm，且傳熱

、傳質方向一致

，料膜表面可保持20-70kg.H2O/m2.h的蒸發強度。

三

、適應物料

適用于化工、染料

、制藥

、食品、冶金等行業液體或較粘稠物料的干燥

。
四、調試與維護
◎ 定期檢查旋轉部件轉動靈活性

，是否有卡阻現象

。鏈輪等部件要定期加上潤滑脂

，定期校正壓力表等計量器件誤差。對三角帶傳動件有磨損嚴重現象應及時更換

。
◎ 電動機、減速機維護詳見電動機

、減速機使用維護說明書。
◎ 本機安裝后要先進行試運轉

。
點動主電機觀察主滾筒轉向是否正確。觀察主滾筒及各傳部件轉動是否靈活

，觀察蒸氣進出口是否接通

，壓力表是否在工作壓力范圍內

。啟動電機，主滾筒動運轉平穩

，溫度升高后加入物料，調整電機轉速及物料在滾筒上薄膜均勻程度來控制物料Z終含水量

。
◎ 啟動絞龍電機

，輸出干燥成品物料

，根據干燥成品量調整絞龍電機轉速

。
五

、技術規格

規格	滾筒尺寸	有效加熱面積m²	干燥能力 kg.H₂O/m².h	蒸汽耗量kg/h	電機功率kw	外形尺寸mm	重量kg
HG-600	Φ600×800	1.12	40-70	100-175	2.2	1700×800×1500	850
HG-700	Φ700×1000	1.65	60-90	150-225	3	2100×1000×1800	1210
HG-800	Φ800×1200	2.26	90-130	225-325	4	2500×1100×1980	1700
HG-1000	Φ1000×1400	3.30	130-190	325-475	5.5	2700×1300×2250	2100
HG-1200	Φ1200×1500	4.24	160-250	400-625	7.5	2800×1500×2450	2650
HG-1400	Φ1400×1600	5.28	210-310	525-775	11	3150×1700×2800	3220
HG-1600	Φ1600×1800	6.79	270-400	675-1000	11	3350×1900×3150	4350
HG-1800	Φ1800×2000	8.48	330-500	825-1250	15	3600×2050×3500	5100
HG-1800A	Φ1800×2500	10.60	420-630	1050-1575	18.5	4100×2050×3500	6150
